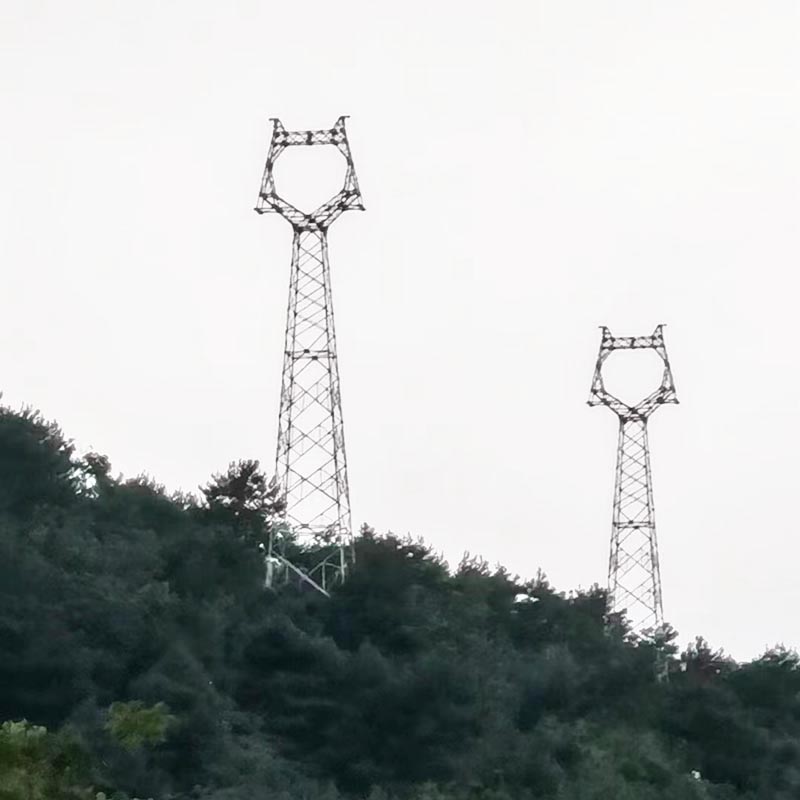

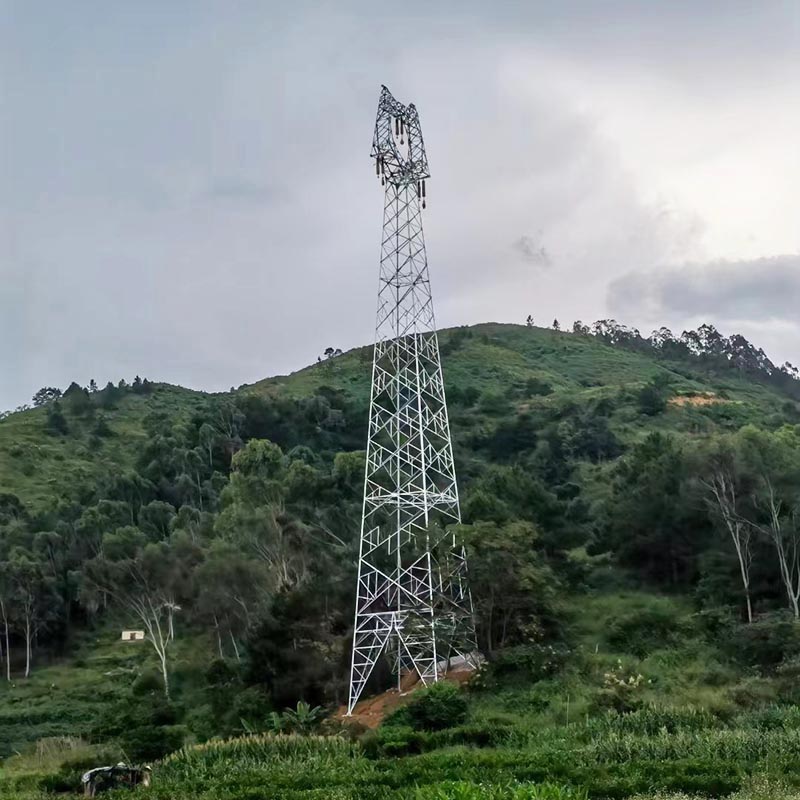

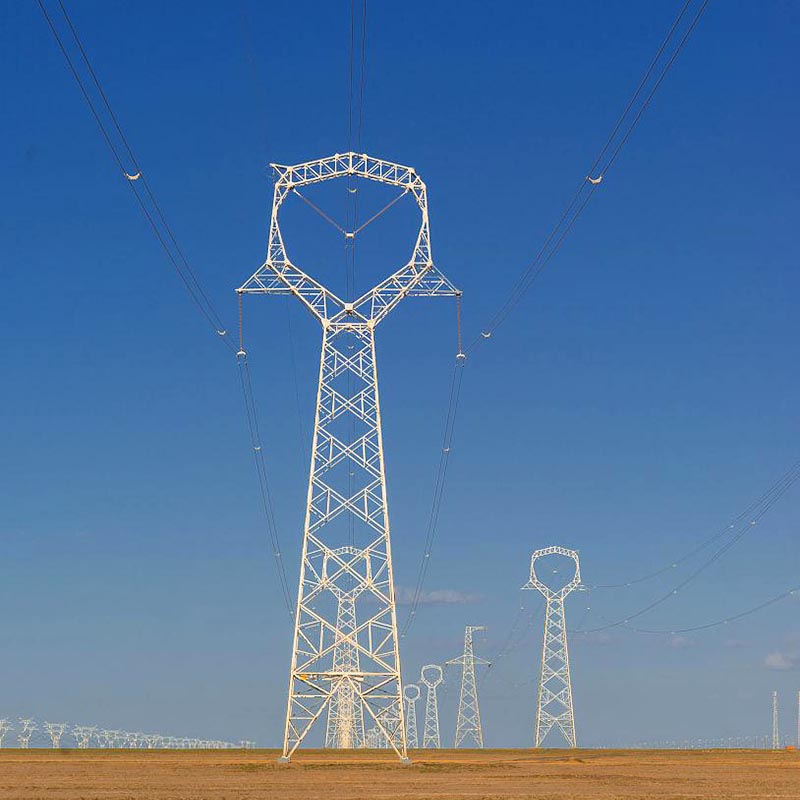

Visokonapetostni napajalni stolp Prenosni daljnovodni stolp

Xuteng Iron Tower je eden od vodilnih proizvajalcev visokonapetostnih električnih stolpov na Kitajskem z visoko kakovostjo in razumno ceno. Vabljeni, da nas kontaktirate. Metoda gradnje visokonapetostnega stolpa za prenos moči.

The large number and wide distribution of high voltage power tower transmission line towers, as well as the complex and varied natural and terrain conditions, are not conducive to the use of large machinery for transportation and installation. China often uses pole lifting methods. In the 1970s, a safer inverted installation method was adopted for towers over 100 meters, using the bottom layer of the steel tower as a load-bearing frame. It was installed in place section by section from top to bottom, lifted as a whole, and temporarily fixed with fiber ropes. Towers are generally simplified to static analysis. For dynamic loads such as wind, broken lines, and earthquakes, the dynamic effect is usually considered by multiplying the wind vibration coefficient, broken line impact coefficient, and seismic force response coefficient on the basis of static analysis.

Izračun notranje sile visokonapetostnih stolpov daljnovodov je enak kot pri konstrukcijah stolpov in stebrov, vendar je treba upoštevati naslednji dve vprašanji:

① Učinek obremenitve žice z vetrom na stolp. Zaradi velikega razmika med nosilnimi točkami žice (običajno 200-800 metrov) in daljšega obdobja bočnega nihanja (običajno okoli 5 sekund) je treba upoštevati neenakomerno porazdelitev vetra vzdolž žice in dinamični učinek. žice na stolpu. V zgodnjih šestdesetih letih prejšnjega stoletja so oddelki za energetiko mnogih držav uporabili dejanske preskusne linije za določitev največjega odziva prevodnikov pri močnem vetru in na podlagi tega razvili praktične metode izračuna. Nekatere od teh metod so bile vključene v nacionalne predpise, vendar zaradi različnih dejavnikov, kot so teren, natančnost merilnih instrumentov in raven analize, te praktične metode izračuna še vedno ne morejo natančno odražati dejanskega stanja. Sredi sedemdesetih let prejšnjega stoletja so teorijo naključnih vibracij uporabili za analizo dinamičnega odziva prevodnikov na stolpe, ki jih povzročajo sunki vetra. Ta metoda, ki temelji na izmerjenih podatkih in uporabi statistične koncepte ter spektralno analizo za oceno vrha verjetnosti strukturnega odziva, je bolj v skladu z značilnostmi vetra.

② Učinek sile pretrganja žice na stolp. Ko se žica nenadoma zlomi, udarna obremenitev stolpa doseže vrh v zelo kratkem času, relativne vrednosti vsakega dela pa se spreminjajo, zaradi česar gre za zapleteno prehodno prisilno nihanje, ki ga je težko teoretično izračunati. Na splošno je najvišja vrednost udarne sile pridobljena na podlagi podatkov o preskusih na kraju samem in na tej podlagi je razvit praktični "koeficient udarca pri pretrganju žice" z vrednostmi v razponu od 1,0 do 1,3, odvisno od nivoja napetosti, vrste stolpa , in različne dele.
