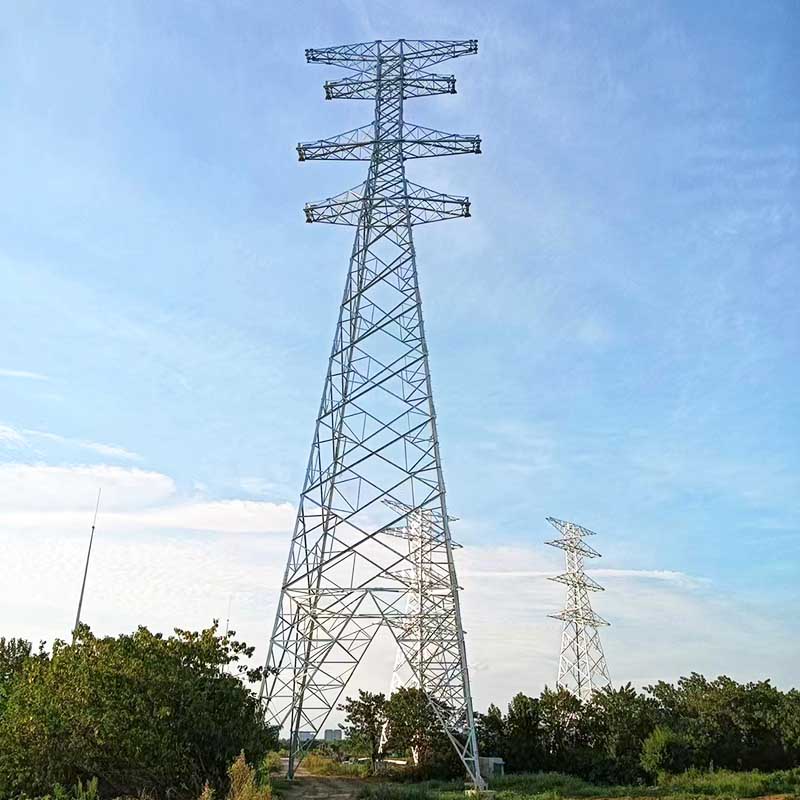

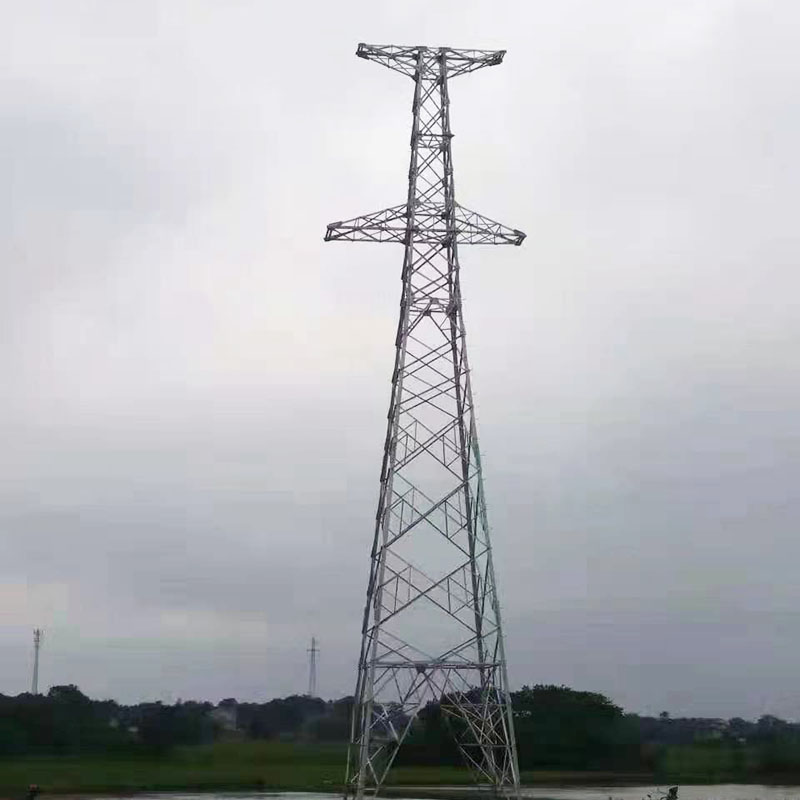

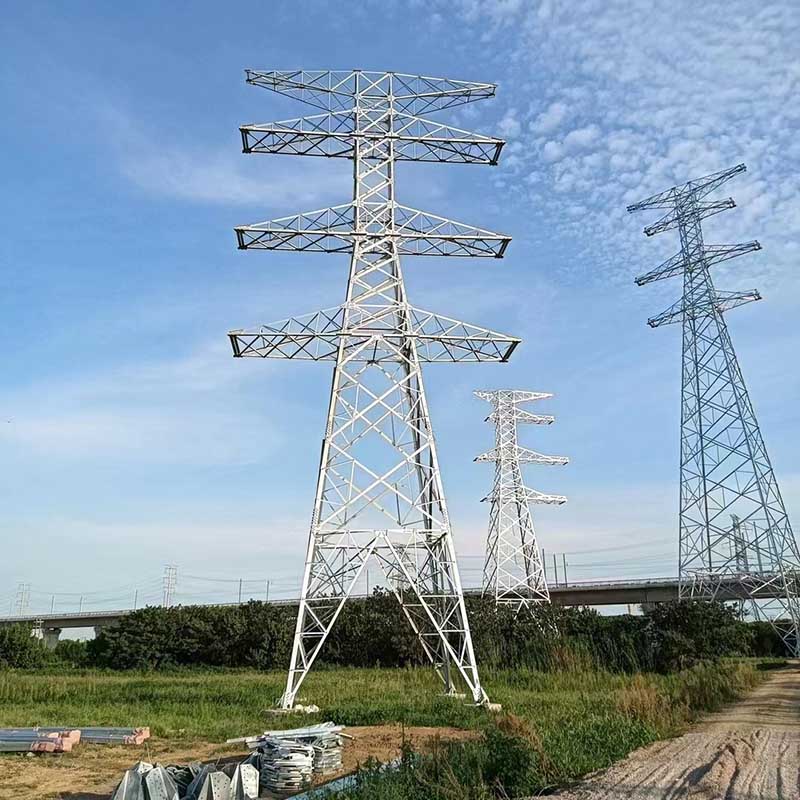

Električni stolp daljnovoda

Visokokakovosten Transmission Line Power Tower ponuja kitajski proizvajalec Xuteng Iron Tower. Kupite Transmission Line Power Tower, ki je visoke kakovosti neposredno po nizki ceni.

Strukture, ki podpirajo vodnike in strelovode visokonapetostnih ali ultravisokonapetostnih nadzemnih daljnovodov. Glede na obliko je na splošno razdeljen na pet tipov: tip vinske skodelice, tip mačje glave, tip vrha, tip suhega tipa in tip soda. Glede na namen je razdeljen na napetostni stolp, ravni stolp, vogalni stolp, transpozicijski stolp (nadomestni stolp za položaj fazne žice), terminalski stolp in prehodni stolp.

Električni stolp daljnovoda v glavnem prenaša obremenitev vetra, obremenitev ledu, napetost na liniji, lastno obremenitev, težo osebja in orodja med namestitvijo ali vzdrževanjem, pa tudi obremenitve, kot so zlom žice in potresni učinki. Pri načrtovanju je treba upoštevati razumno kombinacijo teh obremenitev v različnih vremenskih pogojih, vključno s težo stolpov, vodov, fitingov, izolatorjev, skupno silo kotov proge in neuravnoteženo napetostjo vzdolž linije. V različnih državah obstajajo različni predpisi glede števila pretrganih vodnikov (na splošno ne upoštevajo sočasnih odklopov vodnikov in strelovodov), velikosti napetosti pretrganih vodnikov in vremenskih razmer med odklopom.

Obstaja veliko vrst temeljev za daljnovodne stolpe, ki se razlikujejo glede na vrsto stolpa, teren, geologijo, gradnjo in transportne pogoje.

Pogosti vključujejo:

① integralni togi temelj;

② Integrirana fleksibilna podlaga;

③ Neodvisna toga podlaga;

④ Neodvisna prožna podlaga;

⑤ Neodvisna kovinska podlaga;

⑥ Zadrževalno žično sidro;

⑦ vpenjalna glava in šasija;

⑧ Pile temelj.

Zgornje vrste temeljev ① in ② se uporabljajo predvsem za ozka telesa stolpov z majhno rabo zemljišča. Vrste temeljev ③, ④ in ⑧ se uporabljajo za mehke temelje. Vrste ⑤ so primerne za gorska območja ali območja, kjer sta prevoz in zajem vode težavna. Tipi ⑥ se uporabljajo samo za oporne stolpe, tipi ⑦ pa samo za stolpe iz armiranega betona. Poleg upoštevanja trdnosti temeljev in temeljev je treba izračunati tudi stabilnost dviga in prevračanja temeljev.
